خط ضغط الزعانف المؤازرة
الشركة المصنعة لخط ضغط الزعانف المؤازرة|-نظام إنتاج زعانف الملفات عالي الدقة
باعتبارنا شركة مصنعة لخط ضغط الزعانف Servo، فإننا نقدم أنظمة ختم متكاملة للملفات- مصممة للإنتاج المستمر للزعانف في المبادلات الحرارية لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والأنظمة الحرارية للسيارات، وتطبيقات التبريد الصناعية.
تم تصميم النظام للمصنعين الذين يحتاجون إلى مخرجات ثابتة عالية السرعة-وهندسة زعانف متسقة واستخدام المواد الخاضع للتحكم في بيئات الإنتاج-طويلة المدى.
-
خط التصنيع الذكي المؤازرإن خط التصنيع الذكي NTJF Servo عبارة عن نظام صناعي آلي متكامل تمامًا تم تصميمه للإنتاج المستمر لزعانف الألومنيوم والنحاس عالية الدقة-. لقد تم تصميمه خصيصًا لبيئات التصنيع ذات الدورات- العاليةأضف إلى الاستفسار -

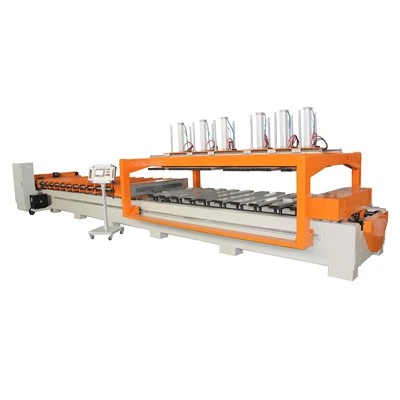

خط رادياتير السيارات المؤازرةإن خط ضغط زعانف الرادياتير المؤازر هو نظام إنتاج متواصل عالي الدقة-مصمم لتصنيع زعانف الألومنيوم المستخدمة في المبادلات الحرارية للسيارات.أضف إلى الاستفسار -
خط إنتاج زعانف HVAC المؤازرةإن خط إنتاج NTJF Servo HVAC Fin هو نظام آلي بالكامل عالي السرعة -مصمم للتصنيع الدقيق لزعانف الألومنيوم والنحاس المستخدمة في المبادلات الحرارية لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC).أضف إلى الاستفسار -

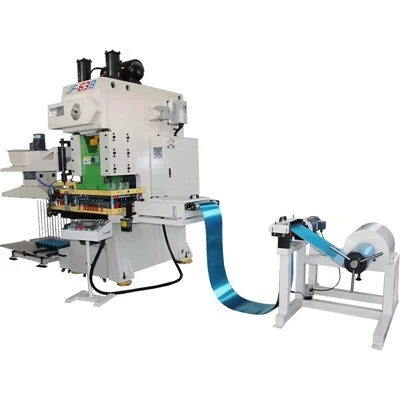

خط زعانف المبادل الحراري المؤازرإن خط زعانف المبادل الحراري المؤازر هو نظام ختم متقدم ومؤتمت بالكامل مصمم للإنتاج المستمر عالي السرعة لزعانف الألومنيوم والنحاس. يتم استخدامه على نطاق واسع في المبادلات الحرارية HVAC، وأنظمة تبريدأضف إلى الاستفسار -
خط ضغط مؤازر عالي الدقة-إن خط ضغط الزعانف المؤازرة عالي الدقة NTJF- عبارة عن نظام إنتاج متطور يعتمد على المؤازرة - وتم تصميمه للتصنيع المتواصل بكميات كبيرة- للزعانف الدقيقة المستخدمة في المبادلات الحرارية لأنظمة التدفئةأضف إلى الاستفسار -
خط إنتاج مكبس الزعانف المؤازرةيعد خط إنتاج مكبس الزعانف NTJF Servo نظامًا متقدمًا ومتكاملًا تمامًا تم تصميمه للإنتاج المستمر وعالي السرعة -للزعانف الدقيقة المستخدمة في التدفئة والتهوية وتكييف الهواء (HVAC)، والوحدات الحراريةأضف إلى الاستفسار
المواصفات الفنية
|
المعلمة |
نطاق المواصفات |
|
قدرة الصحافة |
45 طن - 125 طن (حسب حجم الزعنفة/الصفوف) |
|
سرعة الإنتاج |
ما يصل إلى 250 - 400 SPM (عدد الضربات في الدقيقة) |
|
سمك المادة |
رقائق الألومنيوم: 0.05 مم - 0.20 مم|احباط النحاس |
|
سعة عرض الملف |
100 مم - 600 مم (قابل للتخصيص حسب مواصفات القالب) |
|
نظام التحكم |
اومرون / ميتسوبيشي / سيمنز PLC ونظام الحركة المؤازرة |
|
أوضاع التشغيل |
وضع مستمر / ضربة واحدة / الإعداد / صيانة القالب |
المزايا التقنية الأساسية
التحكم في الحركة المؤازرة القابلة للبرمجة
على عكس السواعد الميكانيكية الثابتة، فإن ملف تعريف شوط الضغط قابل للبرمجة بالكامل. يمكن للمشغلين تخصيص منحنى السرعة في مرحلة ملامسة المادة، وضبط التسارع/التباطؤ، وتحسين وقت المكوث في الجزء السفلي من السكتة الدماغية. يؤدي هذا إلى تقليل قوة التأثير بشكل كبير على رقائق الألومنيوم- فائقة النحافة، مما يزيد من عمر الأداة ويشكل الاستقرار.
التغذية الإلكترونية المتزامنة
يتم قفل وحدة التغذية المؤازرة-عالية الدقة إلكترونيًا باستخدام شريحة الضغط من خلال تعليقات موضع الحلقة-المغلقة في الوقت الفعلي-. تضمن مزامنة الثواني الصغيرة- طول تغذية دقيق لكل ضربة وتتضمن تحكمًا متقدمًا في مقاومة الانزلاق-، مما يؤدي إلى القضاء تمامًا على عدم تطابق التوقيت.
إنتاج أشكال هندسية مرنة ومتعددة-.
يمكن لخط إنتاج واحد أن يدعم العديد من هياكل الزعانف المعقدة ببساطة من خلال تعديلات المعلمات الرقمية والتغييرات السريعة للقالب. يعالج بسهولة:
زعانف كوة، زعانف مسطحة، وزعانف مشقوقة
تصميمات زعانف متغيرة الملعب
هندسات معقدة مخصصة
تحسين استخدام الطاقة
يتم استهلاك الطاقة ديناميكيًا فقط أثناء دورات الحركة النشطة لمحرك المؤازرة. بالمقارنة مع الأنظمة الميكانيكية التقليدية ذات الحذافات التي تعمل بشكل مستمر، فإن هذا التصميم يقلل بشكل كبير من استهلاك الطاقة الخاملة وفقدان الاحتكاك الميكانيكي.
الصناعات التطبيقية
تصنيع التدفئة والتهوية وتكييف الهواء (HVAC).
زعانف المبخر والمكثف
نوى المبادلات الحرارية لتكييف الهواء
01
الأنظمة الحرارية للسيارات
زعانف المبرد
مكونات المبرد
وحدات تبريد بطارية السيارة الكهربائية
02
معدات التبريد الصناعية
مبردات الزيت
أنظمة تبريد الضاغط
وحدات التبريد الإلكترونية
03
صناعة التبريد
أنظمة التبريد التجارية
المبادلات الحرارية للتخزين البارد
وحدات تبريد النقل
04
تكوين النظام النموذجي
يتم تسليم كل خط كخلية إنتاج متكاملة ومتكاملة تمامًا:
آلة التفكيك:ماكينة تفكيك اللفائف الآلية -للخدمة الشاقة المزودة بأجهزة استشعار للحلقة/الشد.
وحدة التغذية الدقيقة المؤازرة:آلية تغذية CNC ذات استجابة عالية.
الضغط المؤازر عالي السرعة-:إطار صلب، -قصور ذاتي منخفض، -مكبس مؤازر ذو عزم دوران منخفض.
يموت الزعانف التقدمية المخصصة:تم تصميم الأدوات-الدقيقة خصيصًا لرقائق القياس الرقيقة-.
نظام التراص فراغ / تيار الهواء:-سرعة عالية في تجميع وعد الزعانف تلقائيًا.
مركز التحكم المركزي:وحدة تحكم الحركة المدمجة PLC + HMI التي تعمل باللمس.
مقارنة المؤازرة مقابل الصحافة الميكانيكية
|
غرض |
خط ضغط الزعانف المؤازرة |
الصحافة الميكانيكية |
|
التحكم في الحركة |
منحنى السكتة الدماغية القابلة للبرمجة |
حركة ثابتة |
|
قوة التأثير |
قابل للتعديل والتحكم |
تأثير عالي مستمر |
|
يموت الحياة |
أطول بسبب انخفاض حمل الصدمات |
أقصر تحت التشغيل المستمر |
|
استخدام الطاقة |
تحميل-الاستهلاك القائم |
الاستهلاك المستمر |
|
مرونة الإنتاج |
دعم الإنتاج متعدد الزعانف-. |
مرونة محدودة |
|
التحكم في الخردة |
نظام تغذية عالي الدقة |
يعتمد على الدقة الميكانيكية |
يعمل خط الإنتاج كنظام معالجة لفائف متزامن بالكامل:
تحميل الملف ← التغذية المؤازرة ← المحاذاة الدقيقة ← الختم المؤازر ← تكديس الزعانف
على عكس المطابع الميكانيكية التقليدية، يسمح النظام المؤازر بالتحكم القابل للبرمجة في:
منحنى سرعة السكتة الدماغية (الاقتراب / التشكيل / العودة)
تشكيل وقت السكن
تعديل السكتة الدماغية دون تغيير ميكانيكي
ملفات تعريف التسارع والتباطؤ
وهذا يتيح أداء تشكيل مستقر عبر أشكال هندسية مختلفة للزعانف وظروف المواد.
التسليم العالمي والدعم الهندسي
ولدعم مشاريع التصنيع الدولية، تم تصميم النظام للنشر العالمي باستخدام هندسة موحدة وهندسة تحكم.
التكيف الهندسي للتصدير
توافق الجهد والتردد للمناطق المختلفة
هيكل الآلة المعياري للنقل والتركيب
واجهات كهربائية وتحكم موحدة
دعم التثبيت والتشغيل
إرشادات التثبيت عن بعد والوثائق الفنية
اختياري في-دعم تشغيل الموقع
تدريب المشغلين لفرق الإنتاج
المساعدة في تصحيح الأخطاء عند بدء التشغيل أثناء الإنتاج الأولي
التوثيق الفني
يمكن تسليم كل نظام مع:
رسومات تخطيط التثبيت
المخططات الكهربائية
كتيبات التشغيل
إرشادات الصيانة
الأوراق المرجعية لمعلمات الإنتاج
التعليمات
باعتبارها واحدة من الشركات المصنعة الأكثر خبرة لخطوط ضغط الزعانف المؤازرة في الصين، تتمتع منتجاتنا بسمعة جيدة في السوق. يرجى أن تطمئن إلى شراء خط ضغط الزعانف المؤازر المخصص بأسعار تنافسية من مصنعنا. اتصل بنا للحصول على المزيد من المنتجات الرخيصة.
